不飽和聚酯樹脂反應釜、酚醛樹脂反應釜、環氧樹脂反應釜、飽和樹脂反應釜
江蘇中鼎化工設備有限公司樹脂反應釜成套裝置用于生產不飽和聚酯樹脂、酚醛樹脂、環氧樹脂、ABS樹脂、油漆的關鍵設備。全套設備由反應釜--蒸餾柱、豎式分餾柱、立式冷凝器、臥式冷凝器、貯水器、溢油槽、油水分離器、真空緩沖罐、接收罐、管線、稀釋釜等組成，全套設備與物料接觸部分均采用不銹鋼制作。

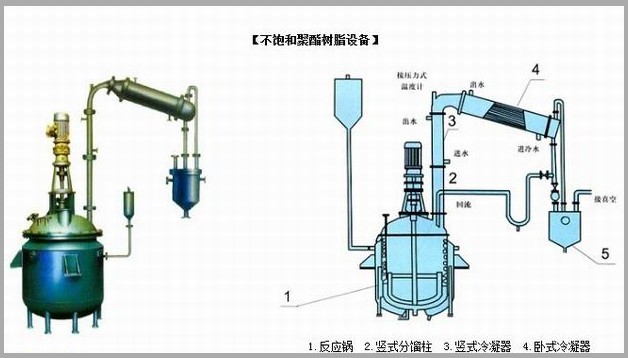

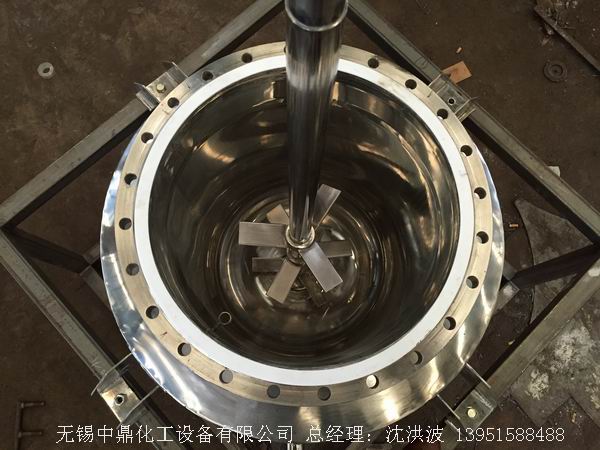

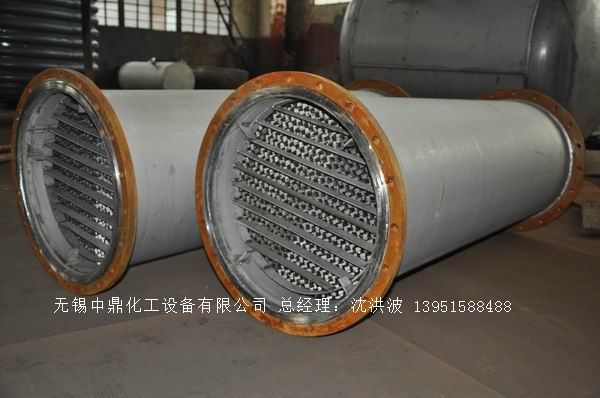

主要部件示意圖：1、反應釜、蒸餾釜 2、豎式分餾柱（不銹鋼波紋填料、不銹鋼鮑爾環填料） 3、豎式冷凝器 4、臥式冷凝器 5、貯水器 6:稀釋釜。

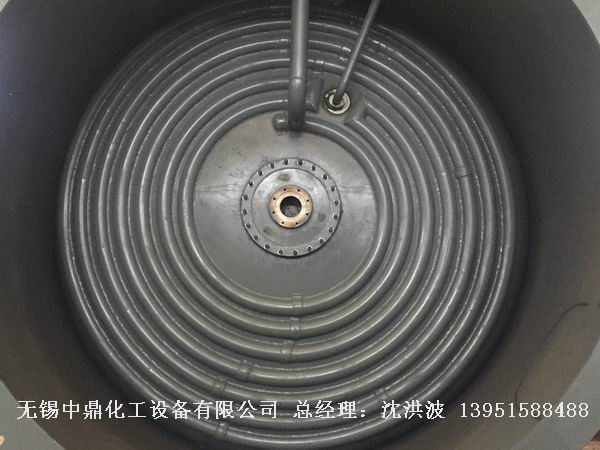

注：1、鍋內可設置不銹鋼盤管或夾套內設置不銹鋼盤管；
2、如不用電熱棒加熱，也可用蒸汽加熱或導熱油循環加熱。

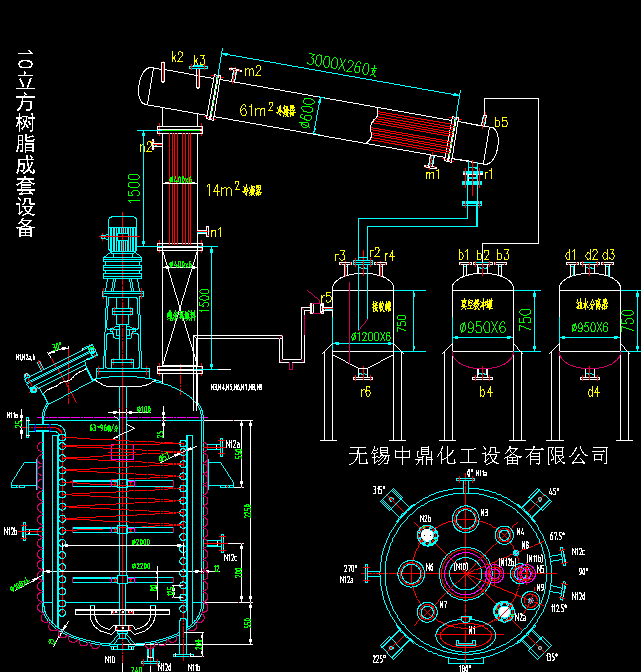

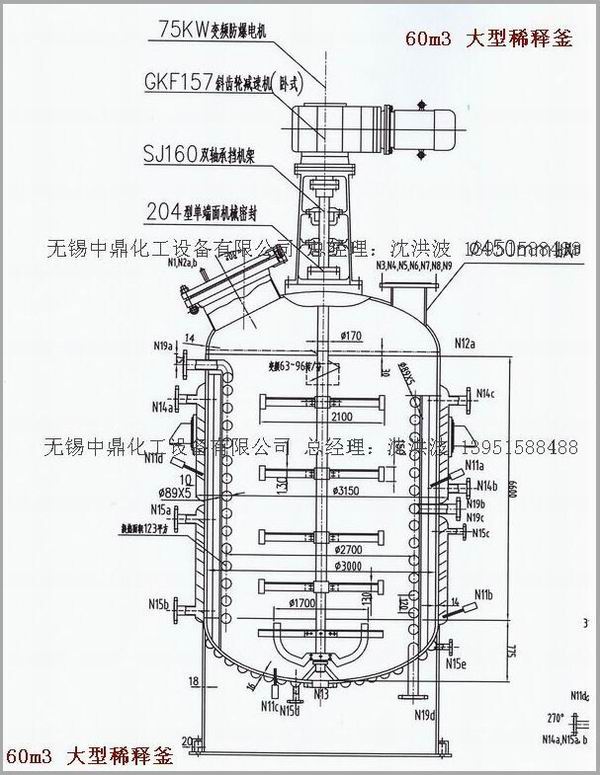

10立方 蒸汽加熱樹脂成套設備圖紙示意圖：

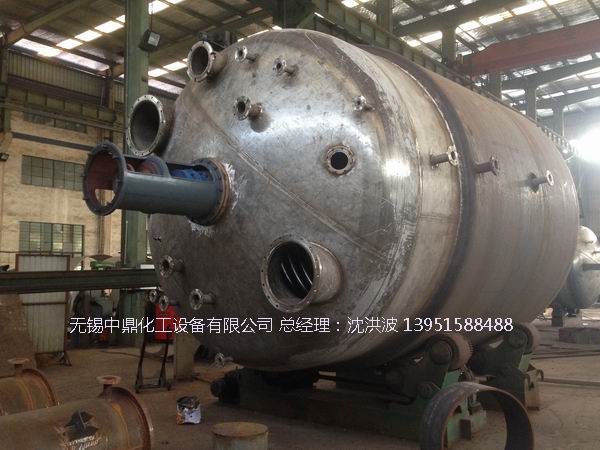

為新疆美克思新材料股份有限公司制造的酚醛樹脂反應釜

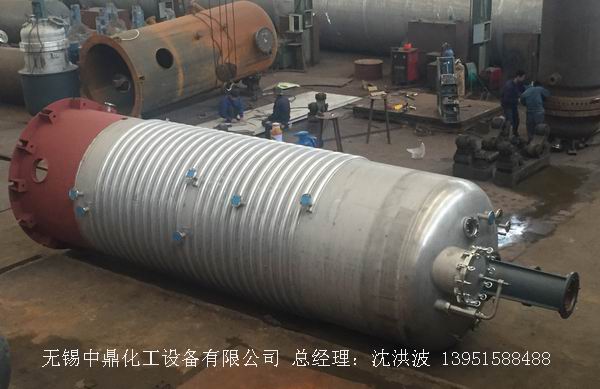

為新疆美克思新材料股份有限公司制造的酚醛樹脂稀釋釜

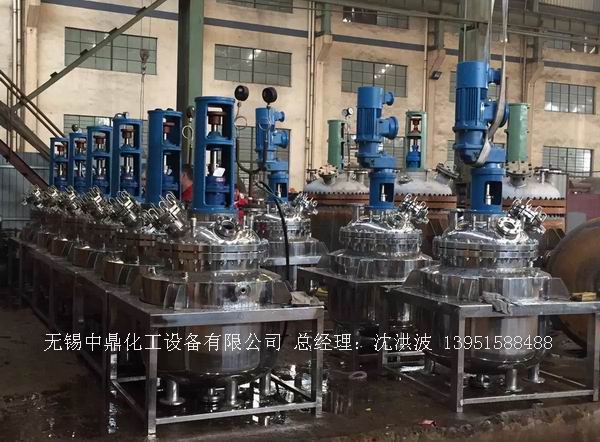

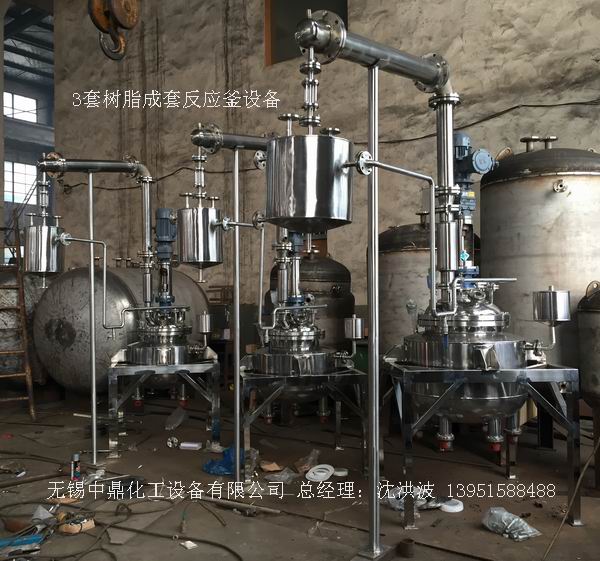

中國南龍集團定制的3套不飽和樹脂設備 （中試設備）

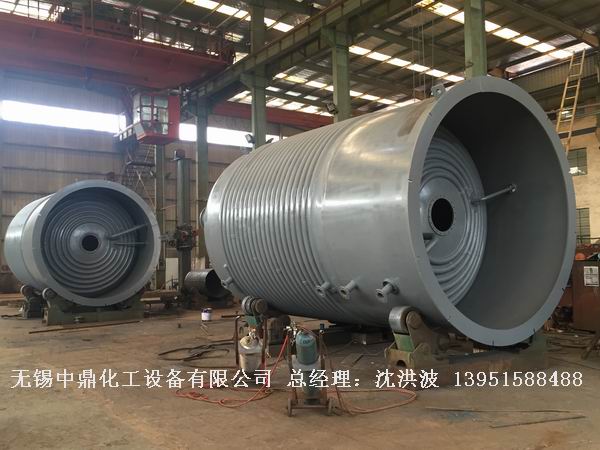

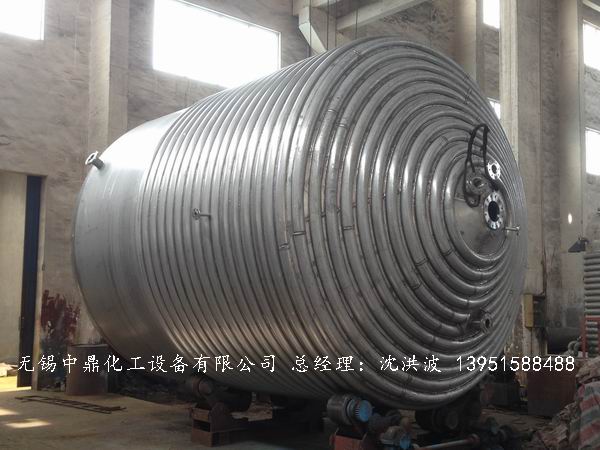

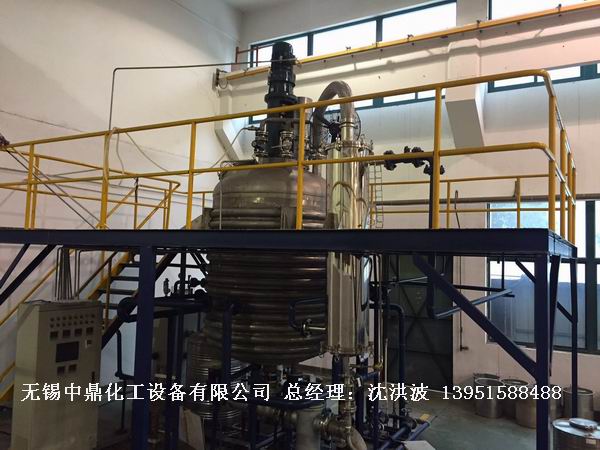

2000L 外盤半管導熱油循環加熱樹脂成套設備：
酚醛樹脂成套設備
3000L樹脂設備：
全套設備技術參數表
| 序 | 部件名稱 | 容積及尺寸 | |||||||||
| 1 | 反應釜 L | 50 | 100 | 300 | 500 | 1000 | 2000 | 3000 | 5000 | ||
| 2 | 豎式分餾柱 | DN70×460 | DN100×500 | DN150×560 | DN150×750 | DN200×790 | DN200×1000 | DN250×1200 | DN300×1200 | ||
| 3 | 豎式冷凝器 M2 | 0.01 | 0.19 | 0.22 | 0.49 | 1 | 1.5 | 2.5 | 5 | ||
| 4 | 臥式冷凝器 M2 | 0.29 | 0.58 | 1.5 | 2.08 | 3.17 | 5 | 12 | 20 | ||
| 5 | 縮水灌 L | 8 | 30 | 50 | 60 | 100 | 120 | 198 | 300 | ||
| 6 | 稀釋釜 L | 100 | 200 | 500 | 800 | 1500 | 3000 | 4500 | 7500 | ||
