我們熟稱的化工填料、波紋填料、金屬填料、也稱為規整填料。

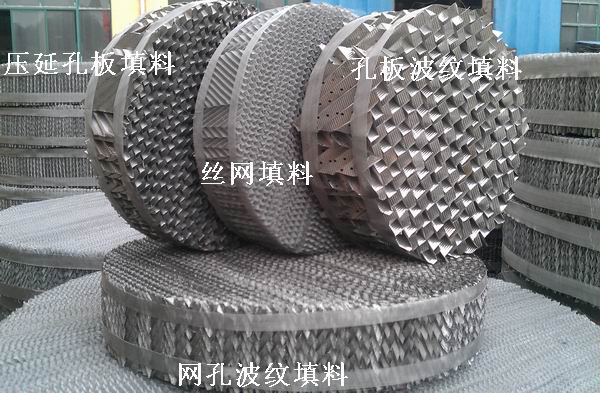

不銹鋼波紋填料分為：網孔波紋填料、絲網波紋填料、孔板波紋填料、壓延孔板波紋填料等4種。
材質分為：不銹鋼304、304L、316、316L、321等。

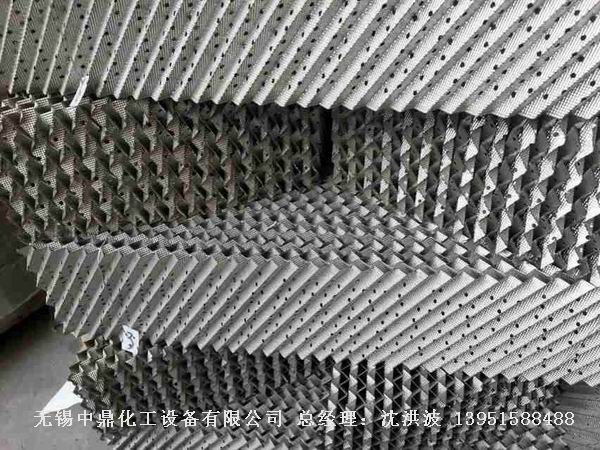

不銹鋼孔板波紋填料：
規整填料是一種在塔內按均勻幾何圖形排布，整齊堆砌的填料。由于具有比表面積大、壓降小、流體分均勻、傳質傳熱效率高等優點，因此得到了廣泛的應用，較早開發的是金屬規整填料和不銹鋼波紋填料等。

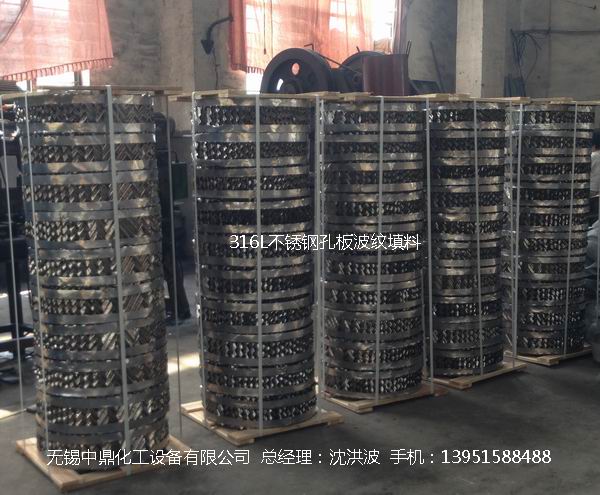

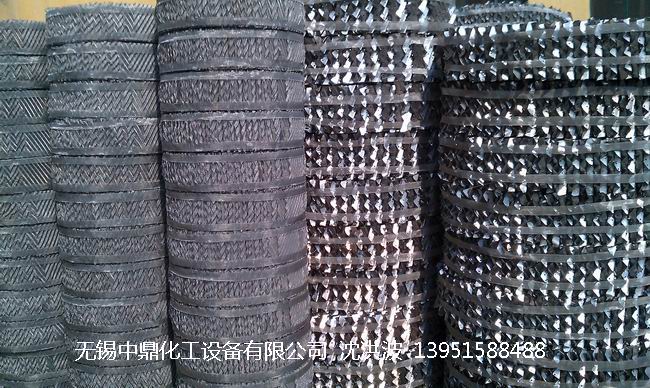

不銹鋼孔板波紋填料
江蘇中鼎化工設備有限公司 是國內較早從事不銹鋼孔板波紋填料生產的廠家之一。銷售熱線：0510-85192225
注冊商標："錫化"牌、本廠經驗豐富、產品質量較好、不銹鋼板材材質按照到國標。加工工藝先進、按照ISO9001國際質量體系標準要求指導生產、規范化產品管理及售后服務、是您值得信賴的不銹鋼波紋填料供應商之一。
孔板波紋填料幾何特性參數:
| 填料型號 | 材質 | 峰高h mm | 比表面積m2/m2 | 水力直徑ah/mm | 傾斜角 | 空隙率% | f因子m/s kg/m2 | 理論塔板no/m | 壓力降mmhg/m |
| SM125 | 不銹鋼 | 24 | 125 | 35 | 45 | 98.5 | 3 | 1-1.2 | 1.5 |
| SM250 | 12 | 250 | 15.8 | 45 | 97 | 2.6 | 2-3 | 1.5-2 | |
| SM350 | 8 | 350 | 12 | 45 | 95 | 2 | 3.5-4 | 1.5 | |
| SM450 | 6.5 | 450 | 9 | 45 | 93 | 1.5 | 3-1 | 1.8 |
孔板波紋填料 孔板填料 波紋板填料 不銹鋼孔板波紋填料 不銹鋼孔板填料

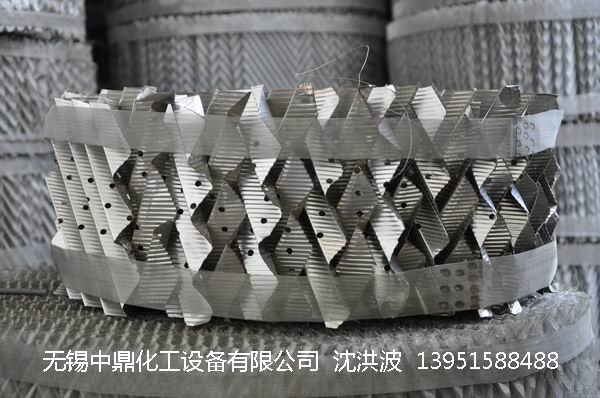

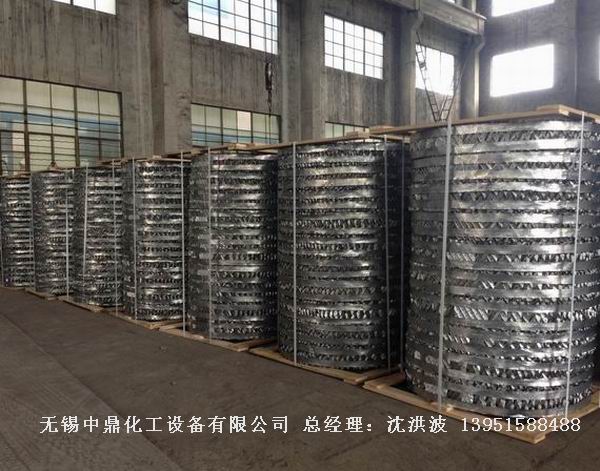

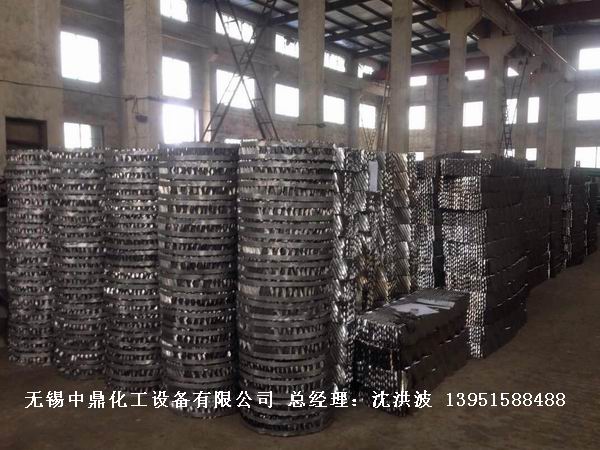

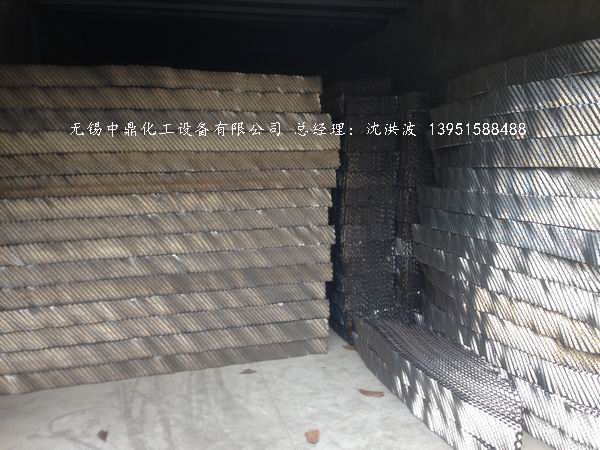

以下是：組合式孔板波紋填料，一般是塔直徑超過600mm,方便從人孔安裝填料，故把填料塊狀分開。

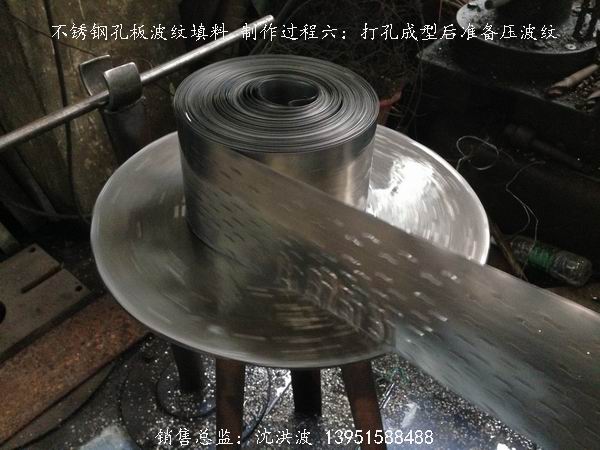

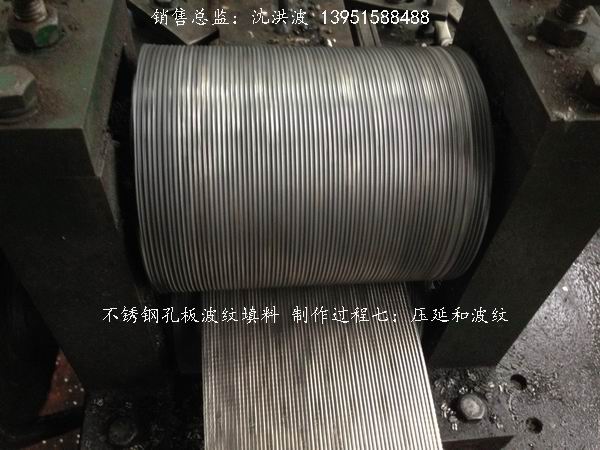

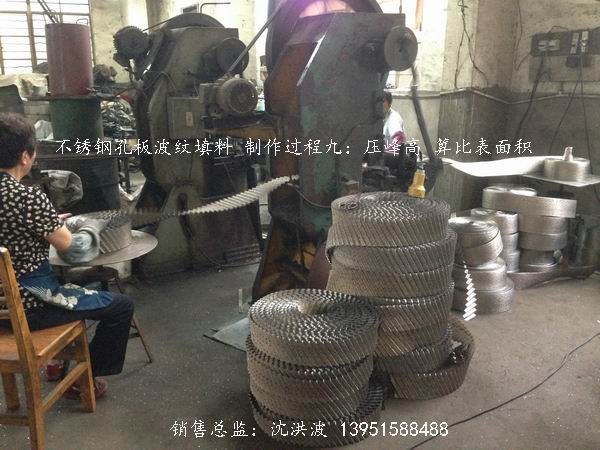

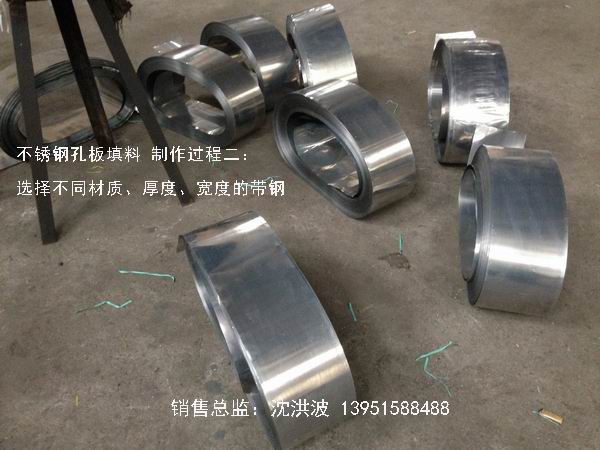

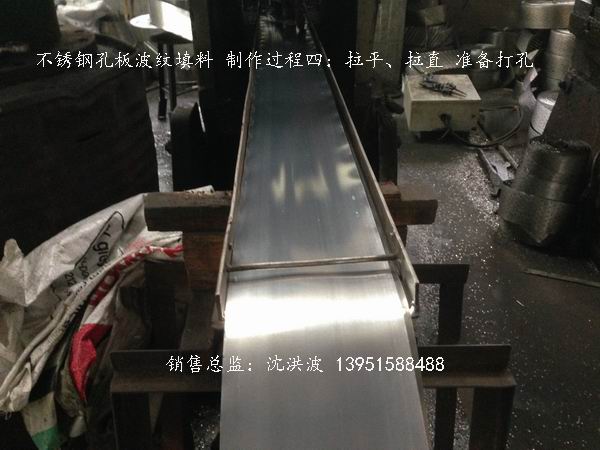

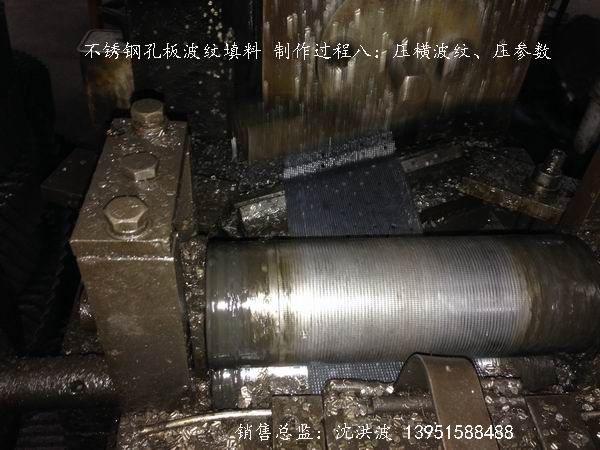

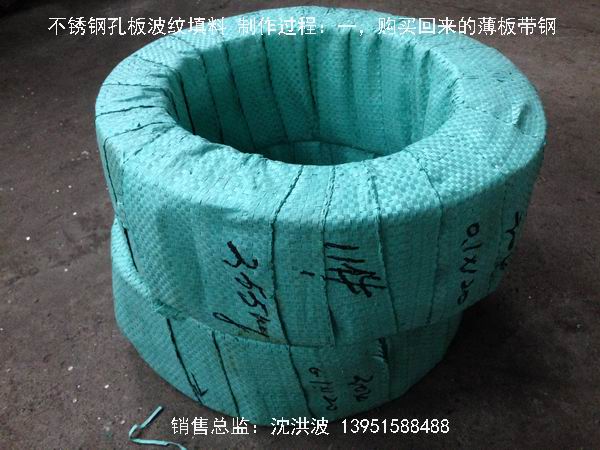

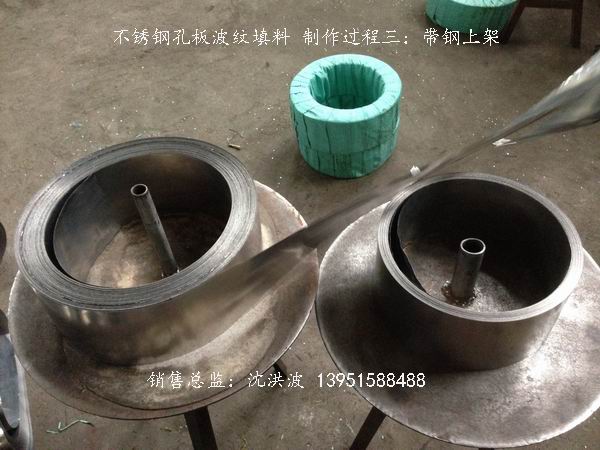

不銹鋼孔板波紋填料制造過程及工藝流程：
孔板波紋填料幾何特性參數
| 填料型號 | 材質 | 峰高h mm | 比表面積m2/m2 | 水力直徑ah/mm | 傾斜角 | 空隙率% | f因子m/s kg/m2 | 理論塔板no/m | 壓力降mmhg/m |
| SM125 | 不銹鋼 | 24 | 125 | 35 | 45 | 98.5 | 3 | 1-1.2 | 1.5 |
| SM225 | 12 | 250 | 15.8 | 45 | 97 | 2.6 | 2-3 | 1.5-2 | |
| SM325 | 8 | 350 | 12 | 45 | 95 | 2 | 3.5-4 | 1.5 | |
| SM425 | 6.5 | 450 | 9 | 45 | 93 | 1.5 | 3-1 | 1.8 |
sw型網孔波紋填料幾何特性參數：
| 填料型號 | 材質 | 峰高h mm | 比表面積m2/m2 | 水力直徑ah/mm | 傾斜角 | 空隙率% | f因子m/s kg/m2 | 理論塔板no/m | 壓力降mmhg/m |
| SW-1型 | 不銹鋼 | 4.5 | 643 | 5.7 | 45 | 91.6 | 1.4-2.2 | 5-8 | 2-3.5 |
| SW-2型 | 6.5 | 450 | 9 | 30 | 95.5 | 1.5 | 4-5 | 1.6-1.8 |
絲網波紋填料幾何特性參數SC=CY SB=BX
| 填料型號 | 材質 | 峰高h mm | 比表面積m2/m2 | 水力直徑ah/mm | 傾斜角 | 空隙率% | f因子m/s kg/m2 | 理論塔板no/m | 壓力降mmhg/m |
| CY | 不銹鋼 | 4.3 | 700 | 5 | 45 | 87-90 | 1.3-2.4 | 6-9 | 5 |
| BX | 6.3 | 500 | 7.3 | 30 | 95 | 2-2.4 | 4-5 | 1.5 |
壓延孔板波紋填料幾何特性參數
| 填料型號 | 材質 | 理論塔板no/m | 峰高h mm | 空隙率% | 比表面積m2/m2 | 壓力降mmhg/m | f因子m/s kg/m2 |
| 700Y | 不銹鋼 | 5-7 | 4.3 | 85 | 700 | 7 | 1.6 |
| 500X | 3-4 | 6.3 | 90 | 500 | 2 | 2.1 | |
| 250Y | 2.5-3 | 97 | 250 | 2.25 | 2.6 |

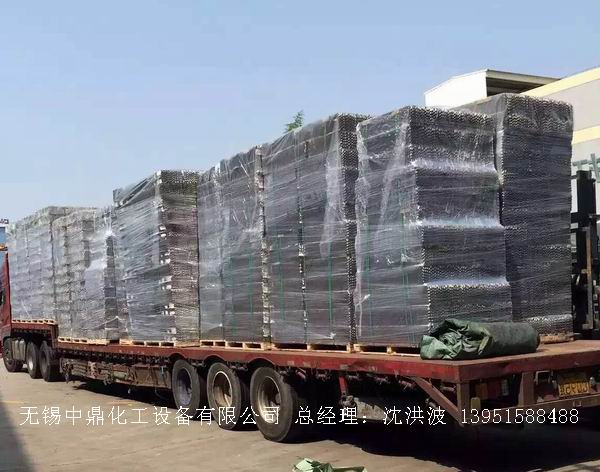

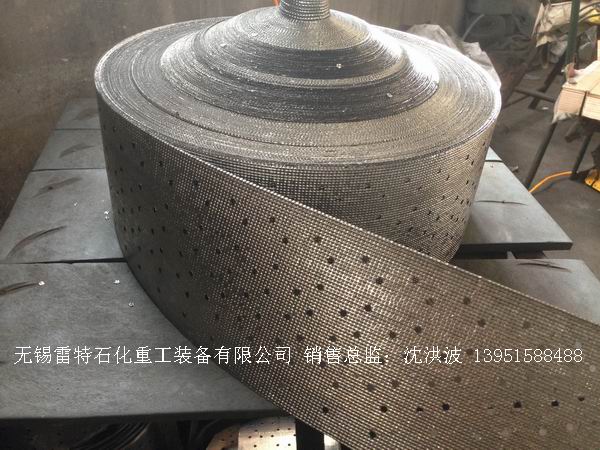

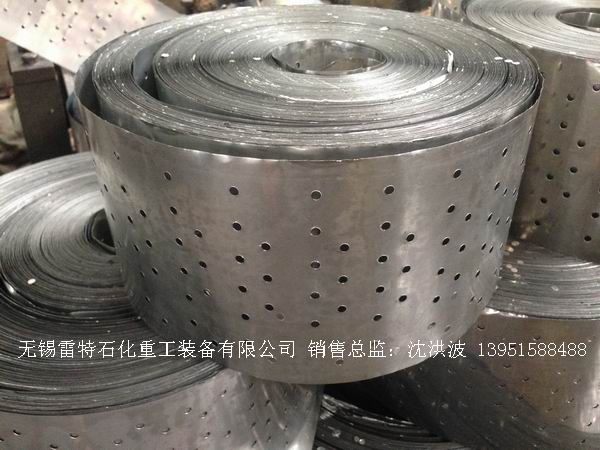

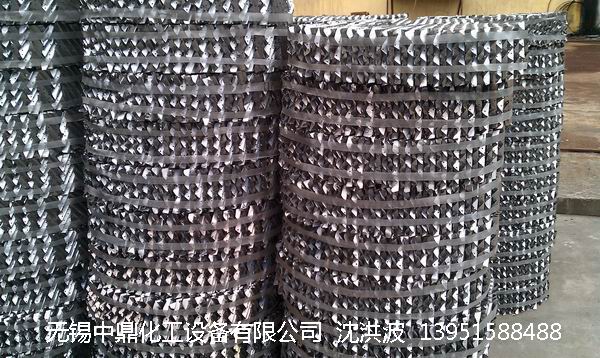

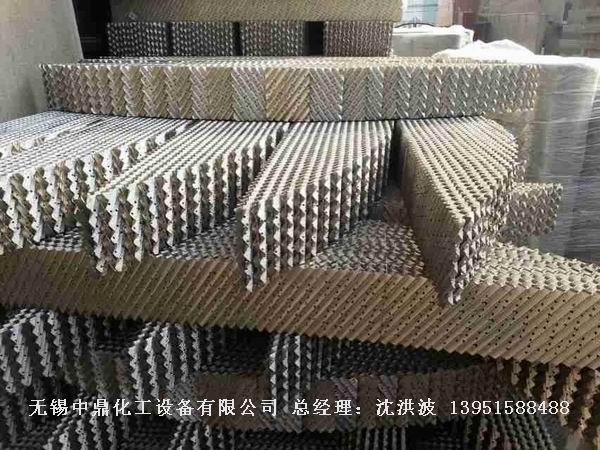

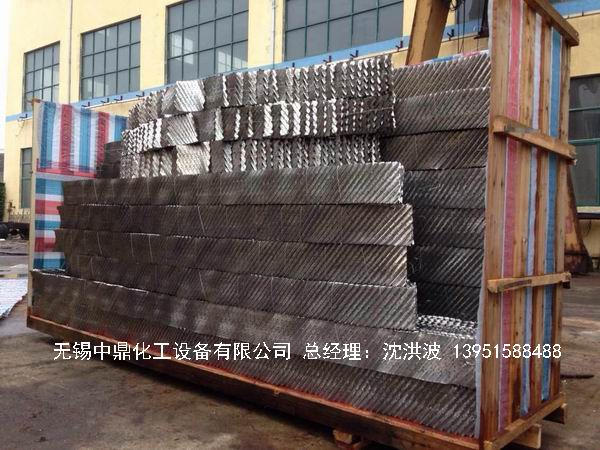

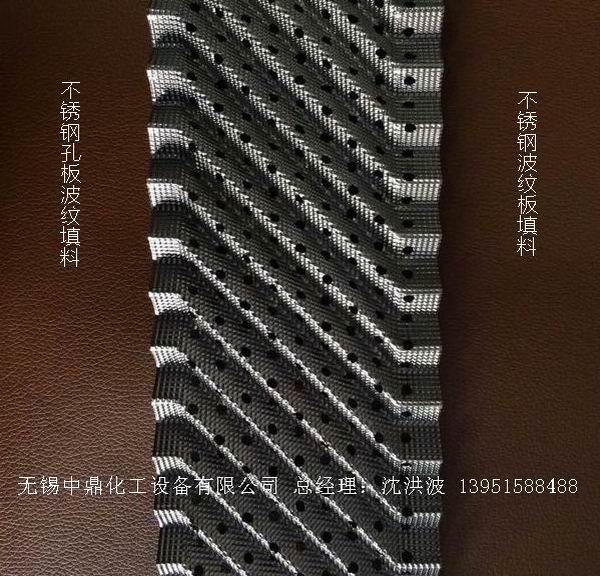

不銹鋼孔板波紋填料制作工藝及產品圖片：
歡迎查閱：江蘇中鼎化工設備有限公司 銷售網站，更多產品信息歡迎來電咨詢0510-85192225 我們會為您提供更貼心、更放心的優質產品，期待與您攜手共進、共同發展。
